型號：QF-BB-Z-MD-2400-10G-4/5Z 老型號：QF-120300-S6-10-4/5
產品簡介：本機械手采用日本進口富士伺服電機，臺灣上銀滾珠絲桿導軌，日本進口NSK軸承，電器元器件采用施耐德品牌，保證產品使用壽命。適用于沖床、拉伸機、油壓機及其他鈑金加工設備的自動上下料作業。
咨詢熱線：400-870-8292 郵箱：wuxiqinfeng@163.com

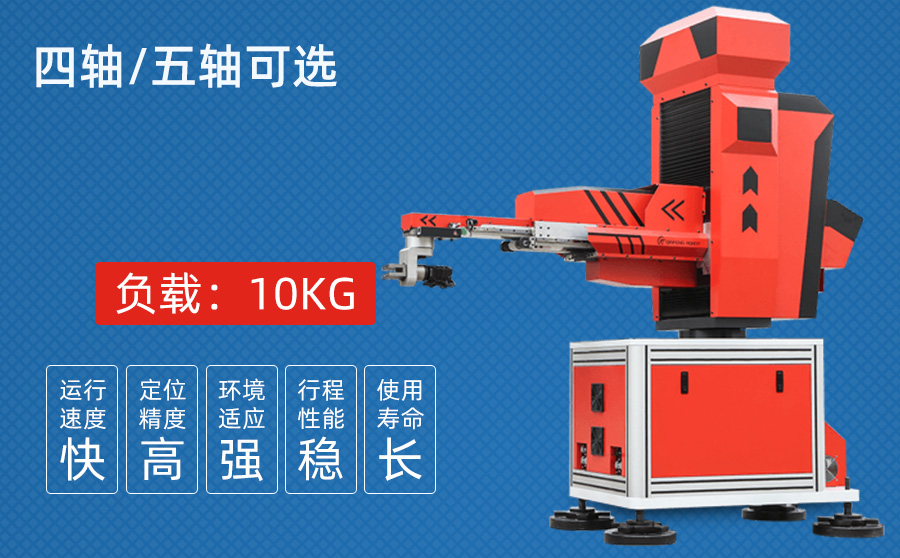

智能沖床機械手臂主要?jiǎng)恿Σ捎肁C伺服電機驅動，取送料穩定，定位精度高，采用自動化、合理化的專業設計，大大降低人工成本，提升沖壓效率。 廣泛應用于沖壓多工序、量大的產品，采用一臺沖床架設單個模具，通過機械手的搬運，實現全自動沖壓的生產。
| 沖壓智能機械手技術參數（10KG2.4米擺臂機械手） | |||
| 參數 | 單位 | 指標 | |
| 軸向運 動行程 |
手臂擺動角度 | ° | ±170 |
| 手臂上下伸縮行程 | mm | 0~350（最低取料面1100mm，矮機柜950） | |
| 手臂前后伸縮行程 | mm | 1100~2400 | |
| 手臂翻轉角度 | ° | ±180（四軸機型無此項） | |
| 取物吸盤旋轉角度 | ° | ±360 | |
| 生產效率（視產品大小壓機效率） | pcs/H | ≈300-600（約合10次/分） | |
| 送料精度 | mm | ±0.2 | |
| 最大工作半徑 | mm | 2400 | |
| 校正軸中心負載 | KG | ≤10 | |
| 裝機功率 | KW | 4.5 | |
| 平均耗電量 | KW/H | 0.7 | |
| 電源電壓 | V | 220V AC（±10%）, 50HZ | |
| 空氣壓力 | Mpa | 自帶真空泵 | |
| 工作環境溫度 | ℃ | -20~45 | |
| 工作環境相對濕度 | % | 40~70（非凝露） | |
| 外形尺寸（L*W*H） | mm | 2100*750*2450（H為變量） | |
| 整機重量 | KG | ≈900 | |
 |
 |
 |
 |

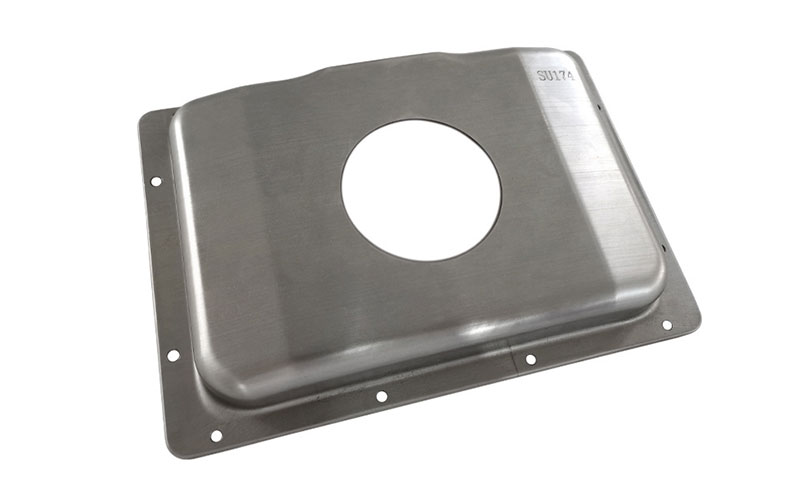

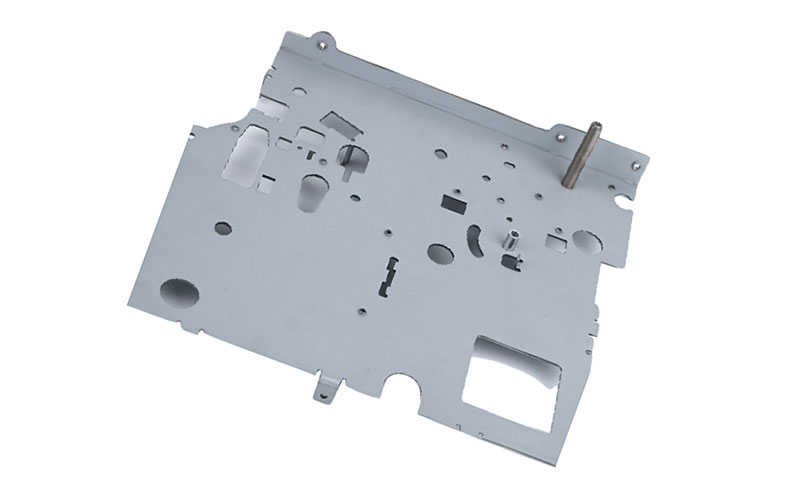

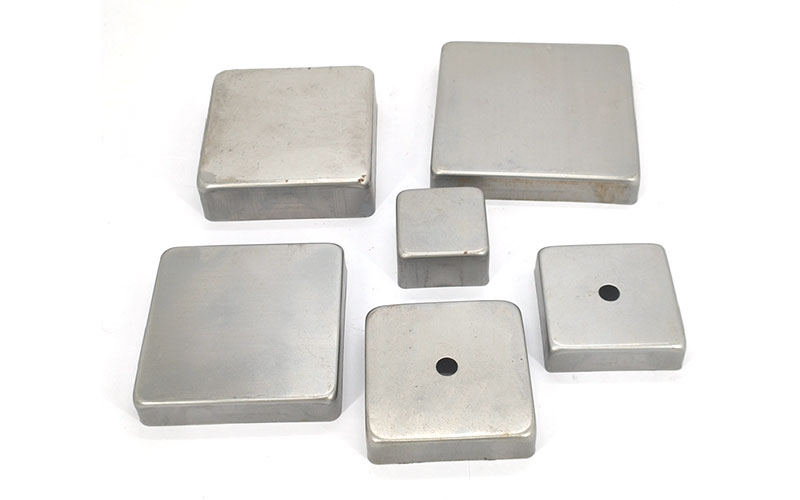

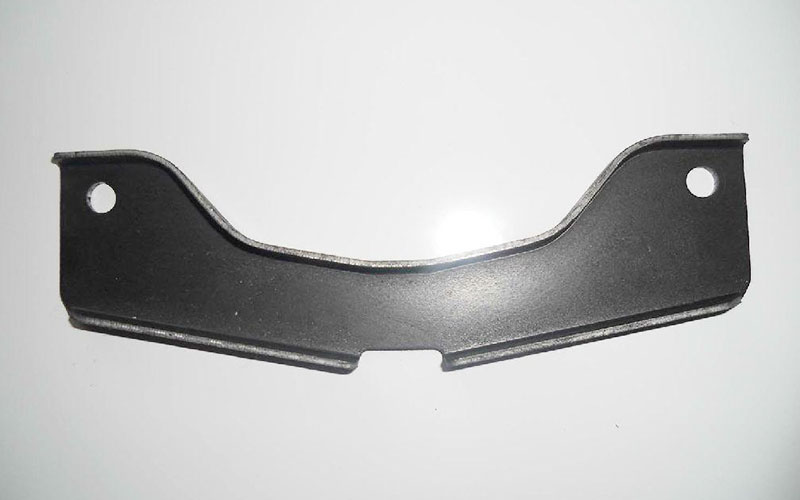

| 家電五金鈑金沖壓件 | 機箱電源外殼沖壓件 | 新能源汽車結構件 | 燈飾五金沖壓件 |
最大負載3KG，節拍可達17次/分。
采用匯川伺服電機，施耐德電器件。
可隨意連接油壓機、齒輪沖床、氣動沖床、攻牙機、鉚釘機等沖壓周邊設備。
故障率低于1‰，使用壽命可長達8～10年。
機械手采用開放式可編程技術，支持運動軌跡編輯，操作簡單，控制靈活。
末端負載：3KG，工作半徑：1650mm，適用于60T-200T沖床。
機械手本體采用高剛重比設計，結構牢固，運行平穩，使用壽命長。
核心配件采用國內外著名品牌，重復定位精度控制在±0.2mm，故障率低于1‰
標配臺灣凱威科真空產生器（真空泵），保證氣壓穩定、清潔、抓取穩定。
適用場景多樣化，可搭配放料架、條料送料機、二合一、三合一送料機來使用。
末端負載：5KG，工作半徑：1650mm，適用于60T-250T沖床。
機械手主體使用特殊型鋁材，具有足夠的強度、剛度，滿足各種不同類型的生產需求。
機械手伺服電機采用國內一線大牌，穩定性好，平均使用壽命長達8～10年。
采用自主研發的機器人控制算法，實現各軸聯動控制，沖壓動作平穩高效。
完善的售后服務機制，永久性24小時待命，全面解除您的后顧之憂。
末端負載：3KG，工作半徑：1450mm，適用于15T-110T沖床。
